WELSER raklapos állvány

Tartalom:
WELSER raklapos állvány szerkezete

A rendszer tulajdonságai

  • nagy teherbírású állványrendszer
  • állványkeret maximális magassága: 9000 mm
  • lábakon lévő osztásköz: 50 mm
  • keretszélesség: 800, 1000, 1200 mm




Ugrás az oldal tetejére!

Nagyteherbírású profil

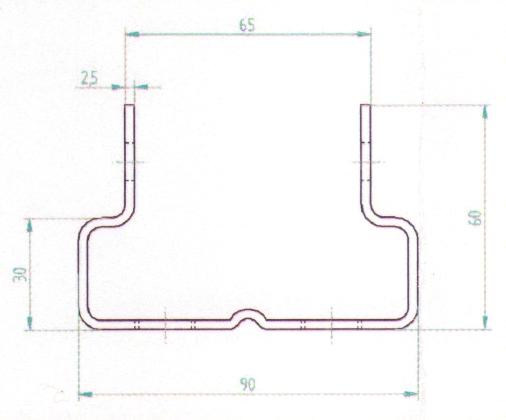

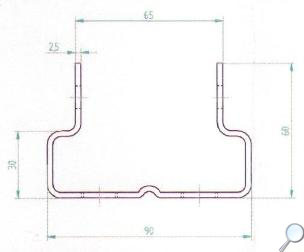

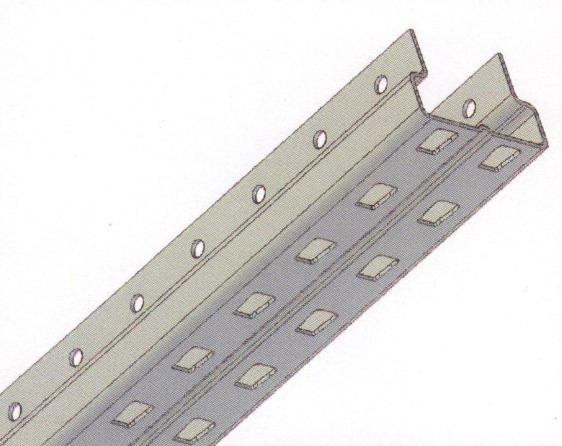

WELSER raklapos állvány profilja WELSER raklapos állvány profil-rajza

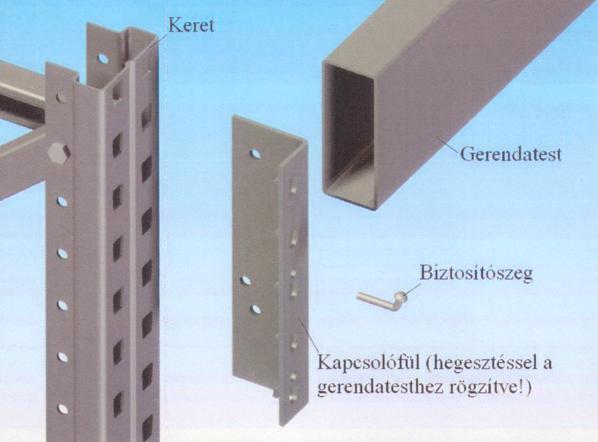

WELSER raklapos állvány profil kapcsolódása

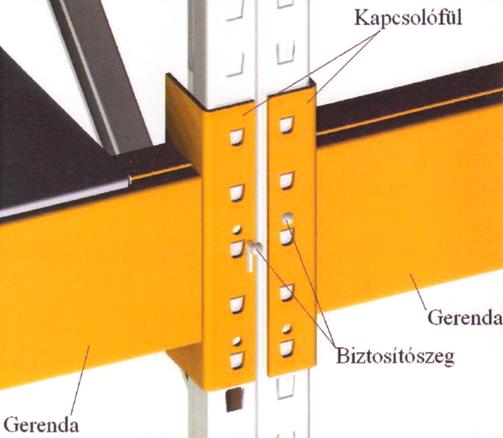

Profil kapcsolódása

Összetétel:
  1. Kapcsolófül
  2. Gerenda
  3. Biztosítószeg
Megjegyzés: Kivitele horganyzott, illetve festett.




Ugrás az oldal tetejére!

Gerendatípusok

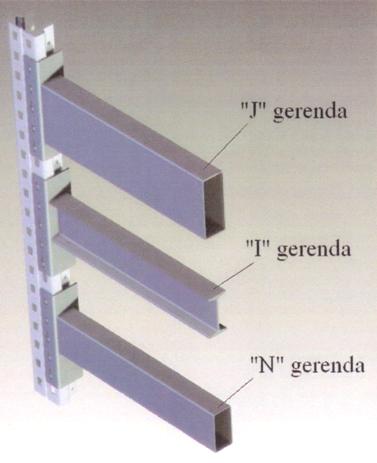

WELSER raklapos állvány gerendatípusai WELSER raklapos állvány gerenda kapcsolódásai
WELSER gerendatípusok méretei és teherbírása
Hosszúság ([mm]) Vastagság ([mm]) Raklapok száma (EUR paletta) ([db]) Teherbírás ([kg/gerendapár])
1800 60 x 40 2 1000
1800 80 x 40 2 1800
1800 100 x 50 2 3000
2700 80 x 40 3 1200
2700 100 x 50 3 2100
2700 130 x 50 3 3100
2700 J 150 x 60 3 4500
2700 I 80 3 2100
2700 I 100 3 3000
2700 I 120 3 5000
3400 130 x 50 4 2200
3400 J 150 x 60 4 4000

Ugrás az oldal tetejére!

Panelek

Felületkiképzésük:
  • horganyzott
  • festett (RAL 7035, RAL 7042)

Normál teherbírású panelek

A normál teherbírású panelek terhelhetősége 140 kg.

WELSER normál teherbírású panelek típusa és teherbírása
Típus ([mm] = szélesség x mélység) Teherbírás ([kg])
SD 800 x 440 140
SD 1000 x 440 140
SD 1200 x 400 140
SD 800 x 530 140
SD 1000 x 530 140
SD 1200 x 530 140

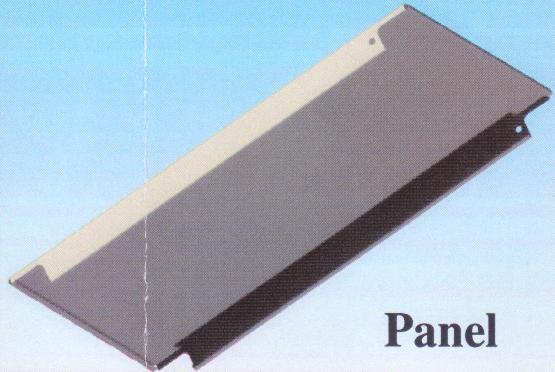

WELSER raklapos állvány panelje

Nagy teherbírású panelek

A nagy teherbírású panelek terhelhetősége 240 kg.

WELSER nagy teherbírású panelek típusa és teherbírása
Típus ([mm] = szélesség x mélység) Teherbírás ([kg])
HD 800 x 440 240
HD 1000 x 440 240
HD 1200 x 400 240
HD 800 x 530 240
HD 1000 x 530 240
HD 1200 x 530 240

Ugrás az oldal tetejére!

Kiegészítő elemek

Gitterboxtartó

Tárolóládák, konténerek biztonságos tárolását szolgáló elem.

WELSER raklapos állvány - Dróthálós polc

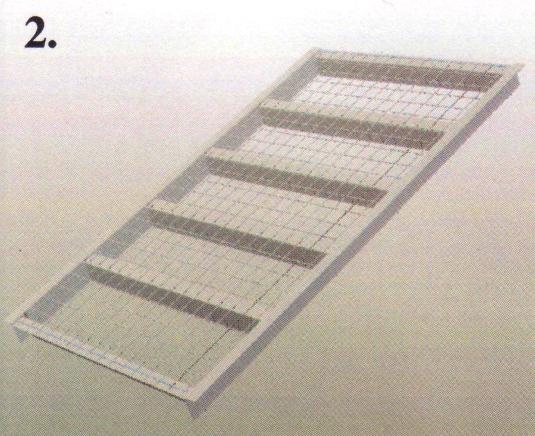

Dróthálós polc

Speciális tartóelem.

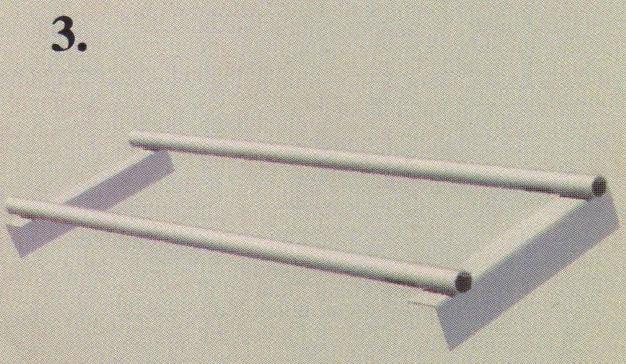

Hordótároló

Hordók biztonságos rögzítésére szolgáló elem.

WELSER raklapos állvány - Hordótároló

Készül:

  • csőprofilú,
  • L szerelvényű kivitelben.
Pozdorja polc

Pozdorjalapokból készülő, speciális tárolóelemmel kapcsolódik a gerendához.

Raklaptartó

A raklapok biztonságos tárolását szolgáló elem.

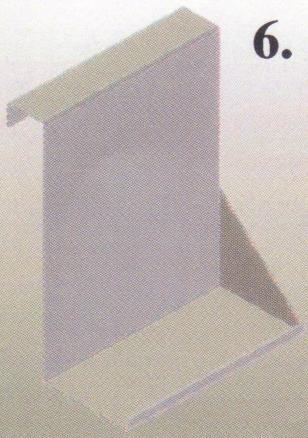

WELSER raklapos állvány - Kannatartó
Kannatartó

A hordótartón lévő folyékony anyagok adagolóegységét tartó elem.

WELSER raklapos állvány - Túltolásgátló

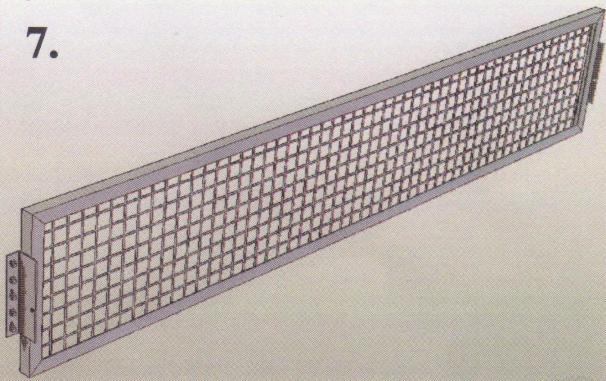

Túltolásgátló

A szimpla és a dupla állványok hátsó síkjában található elem, a tárolandó anyagok túltolását, leborulását gátolja meg.

Készül:

  • hagyományos zártszelvény,
  • huzalhálós kivitelben.
WELSER raklapos állvány - Terheléselosztó

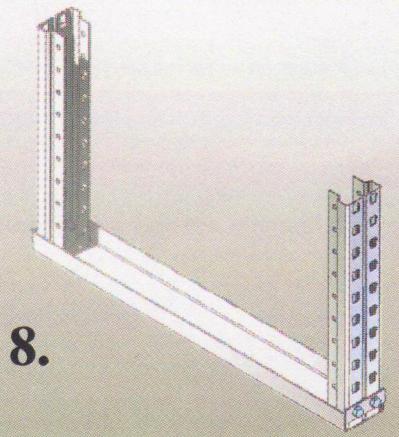

Terheléselosztó

Az állványzat keretei alatt elhelyezkedő elem. Funkciója a teher egyenletes elosztása a talajon.

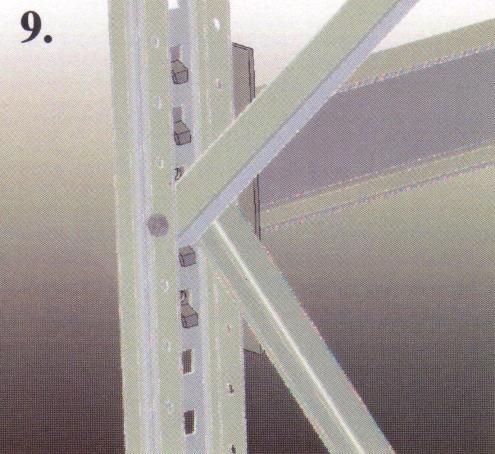

WELSER raklapos állvány - Merevítő
Merevítő

A keret összefogását, stabilitását biztosító elem.

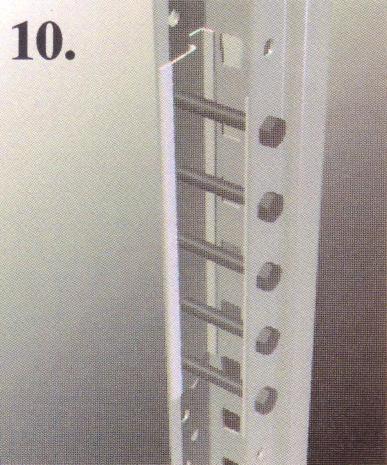

Toldó

WELSER raklapos állvány - Toldó

Magas raktárak kerethosszabbítására szolgáló elem.

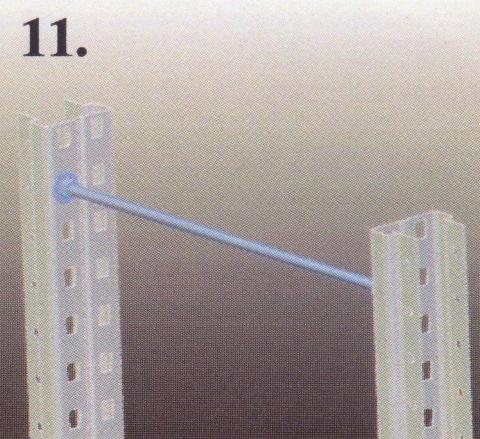

Ikresítő

Egymás mögött lévő állványzatok egymáshoz való rögzítésére szolgáló elem.

WELSER raklapos állvány - Ikresítő

Talplemez

A keret lábainak a terhelését közvetíti a talajra.

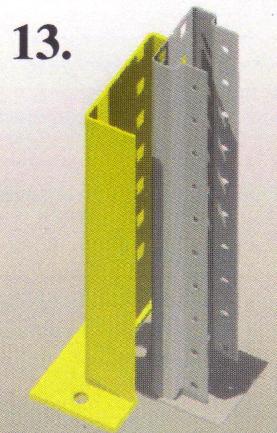

WELSER raklapos állvány - Oszlopvédő
Oszlopvédő

Az állványrendszer szélein lévő lábak védelmét látja el.

Keretvédő

Az oszlopvédővel szemben itt az egész keretszélesség (több állványsor) védelmét biztosítja.

Cseppfogó tálca

Általában a hordtartó elemek alatt helyezkedik el. Feladata a hordókból kifolyó, lecsöppenő folyadékok talajra jutásának megakadályozása.

Terhelésjelző tábla

Az állványzat maximális teherbírását mutató elem.

Ugrás az oldal tetejére!
